数字电路波形图绘制工具WaveDrom简介

本文简要介绍WaveDrom的使用方法.

简介 链接到标题

WaveDrom是一个免费和开放源代码的在线数字时序图（波形）渲染引擎，使用javascript，HTML5和SVG将WaveJSON输入文本描述转换为SVG矢量图形。 WaveJSON是JSON格式的应用程序。 WaveJSON的目的是为数字硬件/ IC工程师使用的数字时序图提供一种紧凑的交换格式。 WaveDrom可以支持在线使用https://wavedrom.com/editor.html 也有跨平台的离线工具https://github.com/wavedrom/wavedrom.github.io/releases

使用 链接到标题

WaveDrom是编程语言式画图，通过撰写json文件说明要如何绘图，WaveDrom再将其转换为图形。看一个官方示例

{signal: [
  {name: 'clk', wave: 'p.....|...'},
  {name: 'dat', wave: 'x.345x|=.x', data: ['head', 'body', 'tail', 'data']},
  {name: 'req', wave: '0.1..0|1.0'},
  {},
  {name: 'ack', wave: '1.....|01.'}
]}

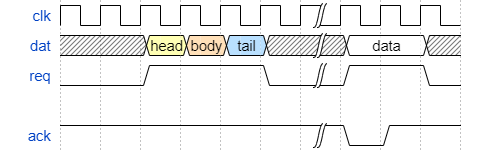

渲染出来如下图 sample 效果看起来还不错，对吧！ 再来看josn文件，不要看json里面写得复杂，其实拆分起来很简单，动手做一做，半个小时内轻松上手。

基础信号 链接到标题

信号都是以一个周期为单位绘制，一个周期的信号使用一个符号(数字/字符)表示, . 符号表示延续上一个符号

无意义信号 链接到标题

x: 表示无意义信息，例如

{signal: [
  {name: 'inv-a', wave: 'xxx'},
  {name: 'inv-b', wave: 'x..'},
],
}

x

时钟信号 链接到标题

时钟信号用4种字符表示 p: positive ,正极性clock, 前半周为高电平，后半周为低电平 n: negative,负极性clock, 前半周为低电平，后半周为高电平 h：high, 一个周期高电平 l：low, 一个周期低电平 这些字符使用大写时会在有效边沿上加入箭头，例如

{ signal: [
  { name: "pclk", wave: 'p.......' },
  { name: "Pclk", wave: 'P.......' },
  { name: "nclk", wave: 'n.......' },
  { name: "Nclk", wave: 'N.......' },
  {},
  { name: 'clk0', wave: 'phnlPHNL' },
  { name: 'clk1', wave: 'xhlhLHl.' },
  { name: 'clk2', wave: 'hpHplnLn' },
  { name: 'clk3', wave: 'nhNhplPl' },
  { name: 'clk4', wave: 'xlh.L.Hx' },
]}

clk

总线信号 链接到标题

总线数据信号用=,2~9表示，=和2为无颜色，3~9为有颜色，例如

{ signal: [
  { name: "bus", wave: 'x23456789=x' },
]}

bus

单信号 链接到标题

单信号用0和1分别表示高低电平，例如

{ signal: [
  { name: "signal", wave: 'x0101..0.1x' },
]}

signal

三态 链接到标题

三态使用z表示，例如

{ signal: [
  { name: "signal", wave: 'z.10101z.' },
]}

3

信号控制 链接到标题

间隙 链接到标题

使用|表示间隙，例如

{ signal: [
  { name: "signal", wave: 'x0101.|.0.1x' },
  { name: "clk", wave: 'N.....|.....' },
]}

gap

周期和相位 链接到标题

使用period和phase表示周期和相位

{ signal: [
  { name: "signal", wave: '0101..0.10' },
  { name: "signal-0.5", wave: '0101..0.10', phase:-0.5 },
  { name: "signal+0.5", wave: '0101..0.10', phase:0.5 },
  { name: "clk", wave: 'N.........' },
  { name: "clk/2", wave: 'N....' , period: 2 },
]}

p

分组 链接到标题

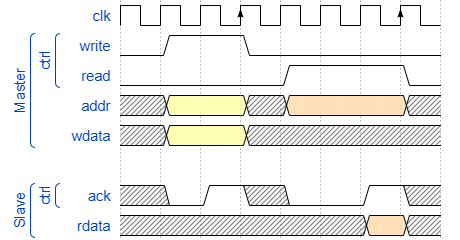

使用 [‘group name’, {…}, {…}, …]进行分组，使用{}加空行，例如

{ signal: [
  {    name: 'clk',   wave: 'p..Pp..P'},
  ['Master',
    ['ctrl',
      {name: 'write', wave: '01.0....'},
      {name: 'read',  wave: '0...1..0'}
    ],
    {  name: 'addr',  wave: 'x3.x4..x', data: 'A1 A2'},
    {  name: 'wdata', wave: 'x3.x....', data: 'D1'   },
  ],
  {},
  ['Slave',
    ['ctrl',
      {name: 'ack',   wave: 'x01x0.1x'},
    ],
    {  name: 'rdata', wave: 'x.....4x', data: 'Q2'},
  ]
]}

greup

信号标注 链接到标题

数据标注 链接到标题

使用data:‘A B C D’进行标注,标注内容由空格隔开，按照有效的数据信号进行标注，例如

{ signal: [
 {  name: 'addr',  wave: 'x3.x4..x', data: 'A1 A2'},
 {  name: 'wdata', wave: 'x3.x....', data: 'D1'   },
]}

mark

时序标注 链接到标题

使用node: ‘..a..b..‘进行起始点标注, .用于占位, 英文字符用于标注 使用edge:[‘a-b’, ‘a<->b 3ms’] 进行连线标注时间 例如：

{ signal: [
  { name: 'A', wave: '01..0..',  node: '.a..e..' },
  {                              node: '.g..h' }
  ],
  edge: [
    'a-g', 'e-h', 'g<->h 3 ms'
  ]
}

mtime

头角注 链接到标题

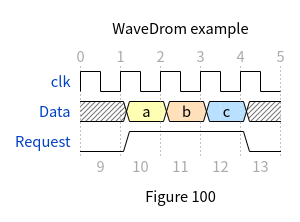

使用head:{}加头注，foot:{}加脚注,在{}中使用text: 加文字内容，使用tick加时基标注，使用tock加时基长度

{signal: [
  {name:'clk',         wave: 'p....' },
  {name:'Data',        wave: 'x345x', data: 'a b c' },
  {name:'Request',     wave: '01..0' }
],
 head:{
   text:'WaveDrom example',
   tick:0,
 },
 foot:{
   text:'Figure 100',
   tock:9
 },
}

hf

大小配置 链接到标题

可以使用config: { hscale: size } 通过size值改变图形的大小，例如 不配置config noconfig 使用了config放大2倍

{ signal: [
  { name: "clk",     wave: "p...." },
  { name: "Data",    wave: "x345x",  data: ["head", "body", "tail"] },
  { name: "Request", wave: "01..0" }
  ],
  config: { hscale: 2 }
}

config

更多使用细节请见参考链接

参考 链接到标题

https://wavedrom.com/tutorial.html
