本文说明nrf52_moderate MotherBoard硬件连接

概述 链接到标题

nrf52_moderate MotherBoard硬件是CoreBoard的母板，为CoreBoard提供LED,Ethernet,dht功能，并提供调试和uart接口。

硬件连接 链接到标题

MortherBoard包含以下扩展功能： LED: 3路R,G,B DHT11/12: 温湿度传感器 EN28J60: 10以太网 NRF52832: CoreBoard 对外接口： SWD/SWO/UART

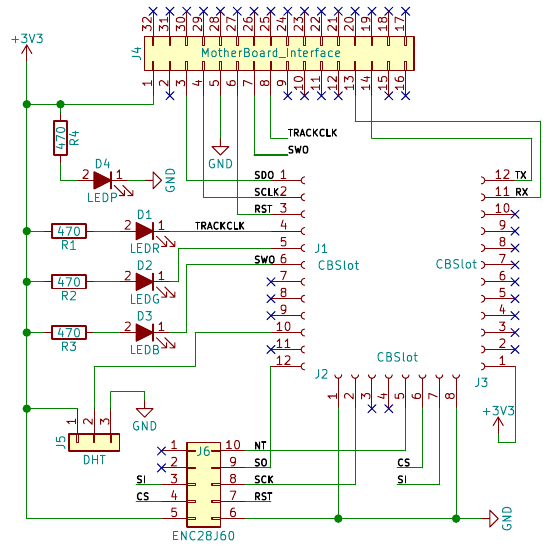

原理图 链接到标题

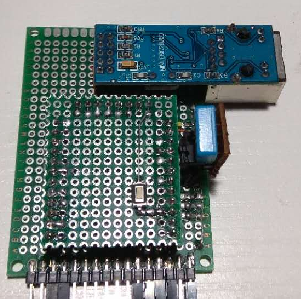

实物图 链接到标题

调试连接图 链接到标题

3.3V是输入为MotherBoard供电
