Zephyr添加nrf52_moderate

本文说明如何在zephyr中添加nrf52_moderate, 并描述如何建立和编译测试app，将编译后的app在CoreBoard上运行。

概述链接到标题

nrf52_moderate是用于研究zephyr和建立iot测试程序的一个DIY开发板，硬件上计划分为三部分：

CoreBoard: 只包含nrf52832的核心电路，上电后可以直接运行测试程序硬件介绍
MotherBoard: 包含较丰富的资源，例如传感器，控制器，以太网模块等等,包含一个CoreBoard的底座，插上Coreboard后可上单运行硬件介绍
ModeRateBoard: 资源有限的母板，插入Coreboard后通过电池供电，作为一个iot节点**[TODO]**

本文以CoreBoard为目标板，将其加入到zephyr，并编译运行。

添加Board 链接到标题

建立board文件链接到标题

zephyr允许board文件夹脱离于zephyr主目录，为了方便管理我把nrf52_moderate CoreBoard的board文件夹独立出来,CoreBoard以nrf52832为CPU，而zephyr已经有不少以nrf52832为CPU的board因此只用任意参照一种建立Board即可, 这里我们直接参考96b_nitrogen。

mkdir -p ~/work/project/nrf52_moderate/boards/arm
cd ~/work/project/nrf52_moderate/boards/arm
mkdir nrf52_moderate
cd ./nrf52_moderate
cp ~/work/project/zephyr/boards/arm/96b_nitrogen/* ./

将对应96b的名称全部修改如下：

frank@frank-ThinkPad-Edge:~/work/project/nrf52_moderate/boards/arm/nrf52_moderate$ tree
.
├── board.cmake
├── board.h
├── doc
│   ├── img
│   └── nrf52_moderate.rst
├── Kconfig
├── Kconfig.board
├── Kconfig.defconfig
├── nrf52_moderate_defconfig
├── nrf52_moderate.dts
└── nrf52_moderate.yaml

将下面列表中文件96b nitrogen字样都修改为nrf52_moderate

./nrf52_moderate.yaml:identifier: nrf52_moderate
./Kconfig.defconfig:	default "nrf52_moderate"
./nrf52_moderate.dts:	model = "Frank nrf52 moderate";

修改配置文件链接到标题

决定相同CPU不同board的最大区别就是board的配置。其它文件保持不变，参考CoreBoard的引脚连接表进行配置nrf52_moderate_defconfig

CONFIG_ARM=y
CONFIG_SOC_FAMILY_NRF=y
CONFIG_SOC_SERIES_NRF52X=y
CONFIG_BOARD_NRF52_MODERATE=y

# Enable MPU
CONFIG_ARM_MPU_NRF52X=y

# enable uart driver
CONFIG_SERIAL=y
CONFIG_UART_NRFX=y
CONFIG_UART_0_NRF_UART=y
CONFIG_UART_0_NRF_TX_PIN=25
CONFIG_UART_0_NRF_RX_PIN=26

# enable console
CONFIG_CONSOLE=y
CONFIG_UART_CONSOLE=y

# additional board options
CONFIG_GPIO_AS_PINRESET=y

这里主要不一样是重新定义了UART RX/TX引脚

添加测试app 链接到标题

app建立链接到标题

mkdir -p ~/work/project/nrf52_moderate/apps/
cd ~/work/project/nrf52_moderate/apps/
mkdir basetest
cd ./basetext

添加app的文件：

frank@frank-ThinkPad-Edge:~/work/project/nrf52_moderate/apps/basetest$ tree
.
├── CMakeLists.txt
├── prj.conf
└── src
    └── main.c

详细参考Zephyr创建应用&模拟运行修改prj.conf文件，添加shell功能，让其编译不进行优化

CONFIG_NO_OPTIMIZATIONS=y
CONFIG_DEBUG=y
CONFIG_CONSOLE_SHELL=y
CONFIG_KERNEL_SHELL=y

编译链接到标题

编译环境搭建参考zephyr编译环境搭建，这篇文章说明的esp32的编译,nrf52832是基于arm-cortex-m4，这里补充说明如何搭建arm的编译环境

安装arm toolchain 链接到标题

在https://launchpad.net/gcc-arm-embedded/+download 选择下载arm toolchain，下载后解压缩到/opt下

/opt/gcc-arm-none-eabi-7-2017-q4-major/

创建arm tool set script

mkdir -p mkdir -p ~/work/project/nrf52_moderate/script
cd ~/work/project/nrf52_moderate/script
vim arm.sh

arm.sh内如如下

export GCCARMEMB_TOOLCHAIN_PATH="/opt/gcc-arm-none-eabi-7-2017-q4-major"
export ZEPHYR_GCC_VARIANT=gccarmemb

编译app 链接到标题

cd ~/work/project/nrf52_moderate/apps/basetest
mkdir build && cd build
source ~/work/project/nrf52_moderate/script/arm.sh
source ~/work/project/zephyr/zephyr-env.sh
cmake -GNinja -DBOARD=nrf52_moderate -DBOARD_ROOT=/home/frank/work/project/nrf52_moderate ..
ninja

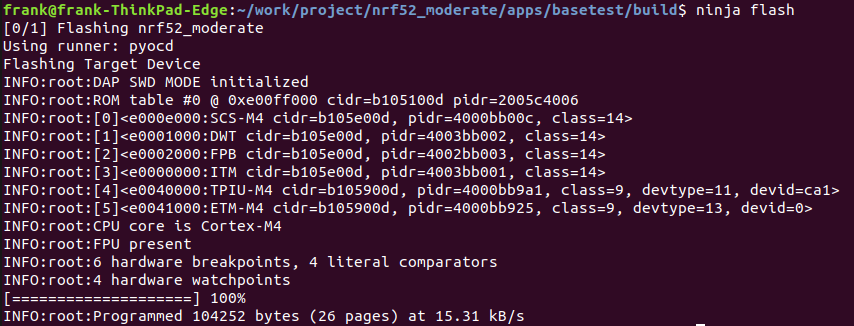

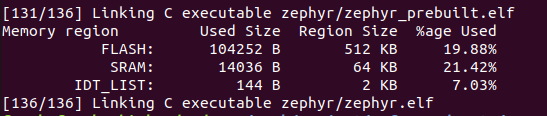

编译完成后可以看到 build

BOARD_ROOT说明: zephyr在使用独立于项目代码外的Board时，可以用BOARD_ROOT来指定Board路径，但必须满足路径下是boards/core/youbord这样的结构，例如我的就是boards/arm/nrf52_moderate。如果没有board/core是无法找到Board的
