Zephyr连入阿里云物联网平台-移植

本文说明如何移植Link Kit SDK到zephyr

Link Kit SDK介绍链接到标题

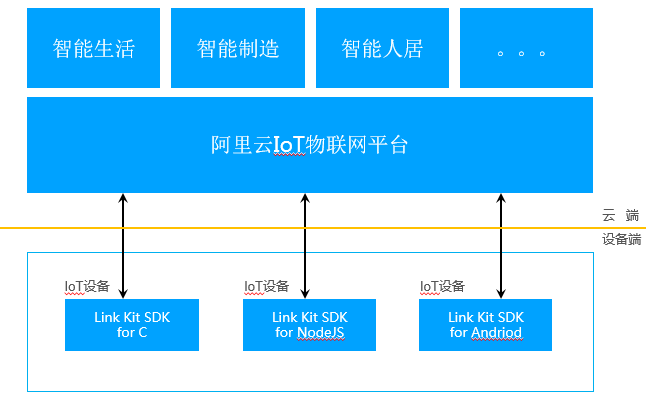

下面是阿里官网对Link Kit的描述： Link Kit SDK由阿里云提供给设备厂商集成到设备上，将设备安全的接入到阿里云IoT物联网平台，并让设备可以被阿里云IoT物联网平台进行控制与管理。阿里物联网云的Link Kit SDK解决方案如下（摘自阿里官方手册） resolution 当Zephyr iot设备使用Link Kit SDK for C

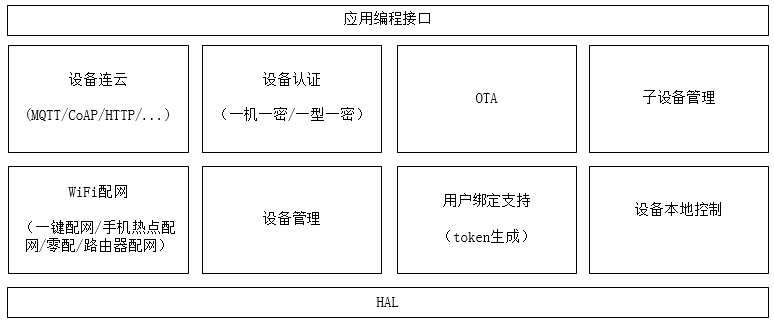

软件结构如下（摘自阿里官方手册） struct

1.应用编程接口（API）链接到标题

Link Kit SDK提供API给设备调用，用于对SDK提供的各个功能模块进行控制, 在zephyr中可直接用于APP的开发

2.功能模块链接到标题

由Link Kit SDK本身实现，提供了一系列功能模块供设备调用：

设备连云：提供MQTT、CoAP、HTTP/S等多种方式连接阿里云IoT物联网平台
设备身份认证：提供一机一密、一型一密对设备进行身份认证
OTA：提供设备固件升级
子设备管理：接入子设备
WiFi配网：将无线路由器AP的SSID、密码传输给WiFi设备
设备管理：提供属性、服务、事件来对设备进行管理和控制
用户绑定：提供安全绑定token来支持用户与设备进行绑定
设备本地控制：对于使用WiFi和以太网接入的设备，手机或者网关如果与设备位于同一个局域网，则可以通过局域网对设备进行控制而不是通过云端进行控制，从而让控制更快捷更可靠.

3.硬件适配接口（Hardware Abstraction Layer, HAL）链接到标题

Link Kit SDK需求的标准接口，由zephyr的API来实现，移植主要是体现在这里

移植链接到标题

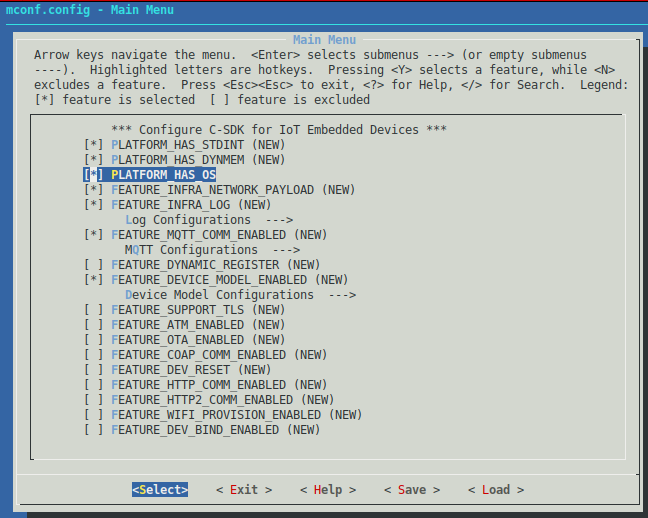

SDK移植链接到标题

为测试新建一个zephyr的app，例如我放在~/work/project/nrf52_moderate/apps/aliiot下，目录结构如下

.
├── CMakeLists.txt
├── prj.conf
└── src
    ├── eng
    │   ├── dev_model
    │   ├── dev_sign
    │   ├── infra
    │   ├── mqtt
    │   ├── sdk_include.h
    │   └── wrappers
    └── main.c

将提取的eng放到src下

修改CMakeLists.txt 链接到标题

修改CMakeLists.txt，让其能编译到eng下的内容

cmake_minimum_required(VERSION 3.13.1)
include($ENV{ZEPHYR_BASE}/cmake/app/boilerplate.cmake NO_POLICY_SCOPE)
project(NONE)

FILE(GLOB app_sources src/*.c
                      src/eng/dev_model/*.c
                      src/eng/dev_sign/*.c
                      src/eng/infra/*.c
                      src/eng/mqtt/*.c
                      src/eng/wrappers/*.c)
target_sources(app PRIVATE ${app_sources})
zephyr_include_directories(${BOARD_DIR})

zephyr_include_directories(${APPLICATION_SOURCE_DIR}/src/eng/dev_model)
zephyr_include_directories(${APPLICATION_SOURCE_DIR}/src/eng/dev_sign)
zephyr_include_directories(${APPLICATION_SOURCE_DIR}/src/eng/infra)
zephyr_include_directories(${APPLICATION_SOURCE_DIR}/src/eng/mqtt)
zephyr_include_directories(${APPLICATION_SOURCE_DIR}/src/eng/wrappers)

实现wrapper.c 链接到标题

使用zephyr提供的API实现eng/wrappers/wrapper.c要求的函数即可, wrapper.c需求的函数不多，大约是下面几种 1.操作系统函数–封装mutex,time,sleep等函数 2.内存分配函数–封装malloc,free函数 3.TCP函数–封装TCP读写函数 4.标准C封装–printf,随机树等函数 5.device信息–device的name/key/secret/version等 1~4大多实现都是简单封装，这里不做详述。以提交PR到Ali-iotkit,等待merge，可以参考 https://github.com/aliyun/iotkit-embedded/pull/150 ，不过该项目好像不活跃提交了4天还没人review。

Device信息API实现说明链接到标题

Device信息API有如下几个

int HAL_GetDeviceName(char device_name[IOTX_DEVICE_NAME_LEN + 1])
int HAL_GetDeviceSecret(char device_secret[IOTX_DEVICE_SECRET_LEN + 1])
int HAL_GetProductKey(char product_key[IOTX_PRODUCT_KEY_LEN + 1])
int HAL_GetProductSecret(char product_secret[IOTX_PRODUCT_SECRET_LEN + 1])

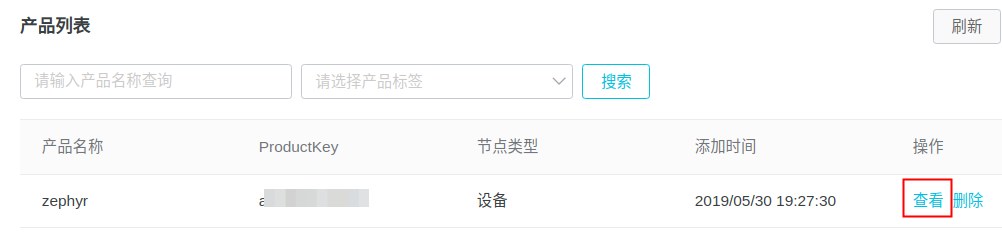

这些是zephyr作为device在aliyun上唯一识别和认证的信息，需要从aliyun上找到并写入这些函数，由这些函数提供给SDK。在云端需要创建product和device。你可以拥有多个product，每个product下有多个device，例如： 1.智能家居可以做为一个product，这个product下可以有：客厅温湿度device, 卧室温湿度device，厨房燃气device，灯光控制device等等 2.智能大棚可以做为一个product,这product下可以有：玉米大棚device，草莓大棚device，葡萄大棚device等等 aliyun上如何创建product和device不是本篇重点，可参考 https://help.aliyun.com/document_detail/73705.html?spm=a2c4g.11174283.2.1.3a8b1668UuBEFk 进行。当创建好product和device后，我们看下如何取得上面4个API需要的信息： product：登录入阿里云物联网平台在"设备管理->产品"下点击查看你的product：在product的详情也中能找到productkey和productsecret:

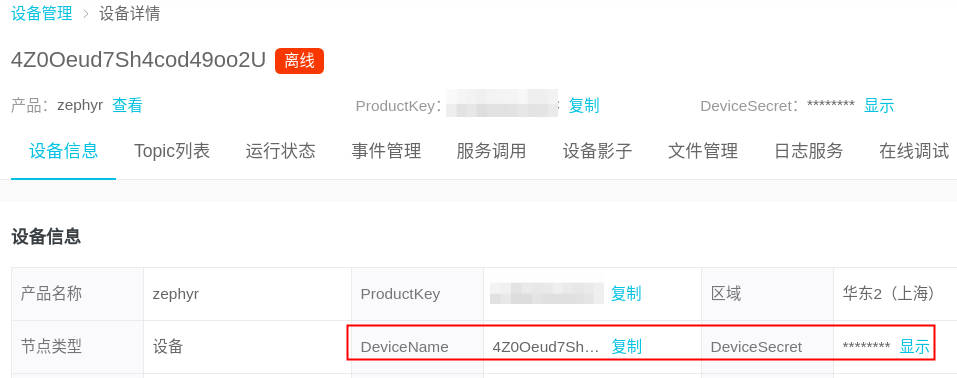

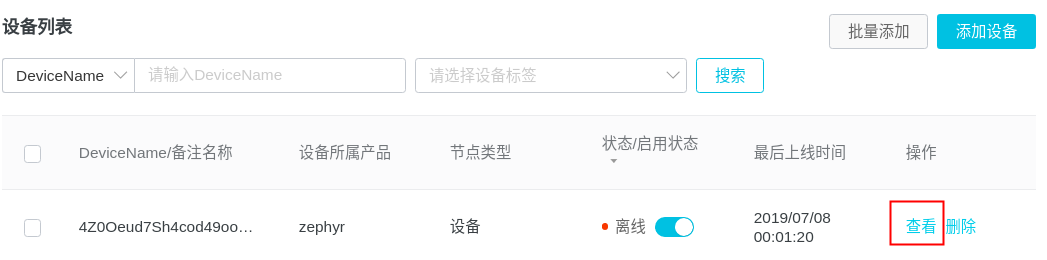

device 在"设备管理->设备"下点击查看你的device：在device的详情中能找到devicename和devicesecret:

prj.conf修改链接到标题

zephyr的app中prj.conf中主要是开启TCP/IP和LIBC的支援

# RX/TX buffer要给得足够大，避免网络通讯出问题
CONFIG_NET_PKT_RX_COUNT=34
CONFIG_NET_PKT_TX_COUNT=34
CONFIG_NET_BUF_RX_COUNT=34
CONFIG_NET_BUF_TX_COUNT=34
CONFIG_NET_CONTEXT_NET_PKT_POOL=y

CONFIG_NET_UDP=y
CONFIG_NET_TCP=y
CONFIG_NET_MAX_CONTEXTS=10

# 移植TCP相关函数使用了socket，因此必须开启socket支援
CONFIG_NET_SOCKETS=y
CONFIG_NET_SOCKETS_POSIX_NAMES=y
CONFIG_DNS_RESOLVER=y
CONFIG_NET_CONFIG_SETTINGS=y

# 我的环境需要ipv4
CONFIG_NET_IPV4=y
CONFIG_NET_CONFIG_NEED_IPV4=y
CONFIG_NET_DHCPV4=y

# SDK要使用libc函数，开启zephyr libc导入
CONFIG_NEWLIB_LIBC=y

编译链接到标题

编译方法同一般的zephyr app，编译结果如下

make -j
Memory region         Used Size  Region Size  %age Used
           FLASH:      186277 B       512 KB     35.53%
            SRAM:       40724 B        64 KB     62.14%
        IDT_LIST:         136 B         2 KB      6.64%

SDK和其中各部分的占比如下

make rom_report | grep eng
eng                                     21290    11.43%

按前面的配置可以看到SDK大约占512kx35.53%x11.43%=21K

参考链接到标题
