Zephyr文件系统

本文说明Zephyr虚拟文件系统的架构，原理,和驱动的关联操作。不涉及具体文件系统的实现方式。

简介链接到标题

Zephyr提供的文件系统功能允许在不同的挂载点挂载多个文件系统，每个挂载点都维护有关实例化，mount，操作当前文件系统的必要信息。通过文件系统注册机制，将应用和直接访问文件系统特定API解耦合。 Zephyr的文件系统目前支援fatfs和nffs，且这两种fs都最后都访问的是flash，fatfs还可以访问ram和sd卡。暂时还没看到对真实disk的支援。本文省略了ram和sd卡的情况，以flash为例进行说明。

架构链接到标题

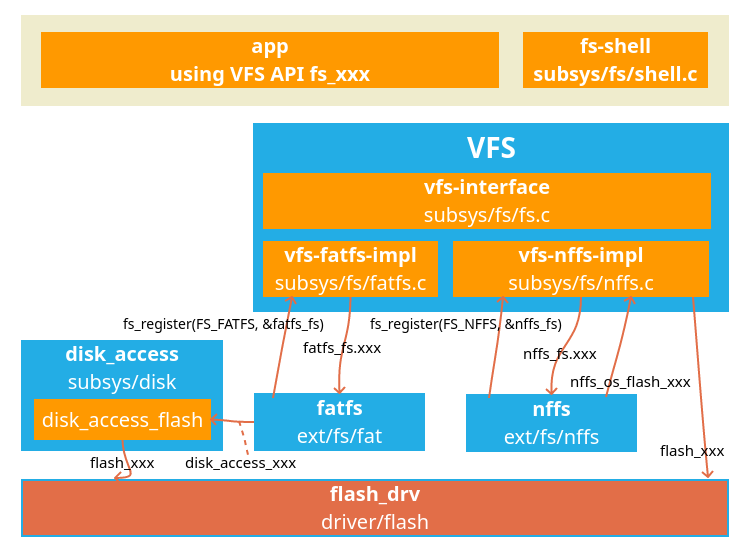

下图说明了Zephyr文件系统的架构

VFS 链接到标题

VFS可以看做由两层组成：

VFS接口层：fs.c 对上提供FS统一接口，对下呼叫fs 操作函数，达到解耦合的目的。在其内部对挂载点进行管理
VFS实现层：使用fs的实际API实现统一的fs callback，提供VFS功能。

VFS接口层链接到标题

subsys/fs/fs.c

初始化链接到标题

初始化使用fs_init，该函数被注册为系统函数，无需再app中使用，在系统初始化时被调用

SYS_INIT(fs_init, POST_KERNEL, CONFIG_KERNEL_INIT_PRIORITY_DEFAULT);

fs_init完成对挂载点链表的初始化

static int fs_init(struct device *dev)
{
	k_mutex_init(&mutex);
	sys_dlist_init(&fs_mnt_list);
	return 0;
}

文件系统注册链接到标题

VFS提供两个API用于注册VFS实现层提供的操作函数struct fs_file_system_t函数如下

int fs_register(enum fs_type type, struct fs_file_system_t *fs);
int fs_unregister(enum fs_type type, struct fs_file_system_t *fs);

前zephyr VFS只支援fatfs和nffs两种类型

enum fs_type {
	FS_FATFS = 0,
	FS_NFFS,
	FS_TYPE_END,
};

不同的文件系统类型对用不同的操作函数，为了达到解耦合的目的，都被抽象为统一的函数结构struct fs_file_system_t

struct fs_file_system_t {
	/* File operations */
	int (*open)(struct fs_file_t *filp, const char *fs_path);
	ssize_t (*read)(struct fs_file_t *filp, void *dest, size_t nbytes);
	ssize_t (*write)(struct fs_file_t *filp,
					const void *src, size_t nbytes);
	int (*lseek)(struct fs_file_t *filp, off_t off, int whence);
	off_t (*tell)(struct fs_file_t *filp);
	int (*truncate)(struct fs_file_t *filp, off_t length);
	int (*sync)(struct fs_file_t *filp);
	int (*close)(struct fs_file_t *filp);
	/* Directory operations */
	int (*opendir)(struct fs_dir_t *dirp, const char *fs_path);
	int (*readdir)(struct fs_dir_t *dirp, struct fs_dirent *entry);
	int (*closedir)(struct fs_dir_t *dirp);
	/* File system level operations */
	int (*mount)(struct fs_mount_t *mountp);
	int (*unmount)(struct fs_mount_t *mountp);
	int (*unlink)(struct fs_mount_t *mountp, const char *name);
	int (*rename)(struct fs_mount_t *mountp, const char *from,
					const char *to);
	int (*mkdir)(struct fs_mount_t *mountp, const char *name);
	int (*stat)(struct fs_mount_t *mountp, const char *path,
					struct fs_dirent *entry);
	int (*statvfs)(struct fs_mount_t *mountp, const char *path,
					struct fs_statvfs *stat);
};

文件系统挂载链接到标题

文件系统挂载函数，将指定的device以指定的文件系统挂载到指定的路径下，这里简化一下实现代码，看一下主要是做了什么事情

int fs_mount(struct fs_mount_t *mp)
{
    //根据指定的文件系统类型取得操作函数
    fs = fs_map[mp->type];

    //在mount点链表中检查mount点十分已存在
    mp->mountp_len = strlen(mp->mnt_point);
    SYS_DLIST_FOR_EACH_NODE(&fs_mnt_list, node) {
        itr = CONTAINER_OF(node, struct fs_mount_t, node);
        /* continue if length does not match */
        if (mp->mountp_len != itr->mountp_len) {
            continue;
        }

        if (strncmp(mp->mnt_point, itr->mnt_point,
                    mp->mountp_len) == 0) {
            LOG_ERR("mount Point already exists!!");
            rc = -EBUSY;
            goto mount_err;
        }
    }

    //执行实际的mount
    rc = fs->mount(mp);

    //设置mount点操作函数
    mp->fs = fs;

    //将新的mount点加入到mount点链表中
    sys_dlist_append(&fs_mnt_list, &mp->node);
}
int fs_unmount(struct fs_mount_t *mp)
{
    //执行实际的unmount
    rc = mp->fs->unmount(mp);

    //清除mount点操作函数
    mp->fs = NULL;

    //将mount点从mount点list中移除
    sys_dlist_remove(&mp->node);
}

从上面分析可以看到mount点管理的mount信息并不会再存一份，而是直接将mp加入链表，因此fs_mount函数的使用者要保存struct fs_mount_t。fs_mount的使用者必须要传入device，mount路径和mount的文件类型

struct fs_mount_t {
	sys_dnode_t node;
	enum fs_type type;        //必要输入，mount的文件系统类型
	const char *mnt_point;   //必要输入mount点
	void *fs_data;
	void *storage_dev;      //必要输入device
	size_t mountp_len;
	const struct fs_file_system_t *fs;
};

文件操作链接到标题

vfs的文件操作函数基本是直接呼叫注册进来的VFS实现层struct fs_file_system_t，这里不用多做分析，罗列一下函数，具体使用可以参考官方文档

文件 int fs_open(struct fs_file_t *zfp, const char *file_name) int fs_close(struct fs_file_t *zfp) ssize_t fs_read(struct fs_file_t *zfp, void *ptr, size_t size) ssize_t fs_write(struct fs_file_t *zfp, const void *ptr, size_t size) int fs_seek(struct fs_file_t *zfp, off_t offset, int whence) off_t fs_tell(struct fs_file_t *zfp) int fs_truncate(struct fs_file_t *zfp, off_t length) int fs_sync(struct fs_file_t *zfp) 文件夹 int fs_opendir(struct fs_dir_t *zdp, const char *abs_path) int fs_readdir(struct fs_dir_t *zdp, struct fs_dirent *entry) int fs_closedir(struct fs_dir_t *zdp) 文件系统 int fs_mkdir(const char *abs_path) int fs_unlink(const char *abs_path) int fs_rename(const char *from, const char *to) int fs_stat(const char *abs_path, struct fs_dirent *entry) int fs_statvfs(const char *abs_path, struct fs_statvfs *stat)

VFS实现层链接到标题

subsys/fs/fat_fs.c, subsys/fs/nffs_fs.c VFS实现层本身并不涉及文件系统的实现，而是通过调用组织实际文件系统函数的实现文件系统的统一接口，并注册到VFS接口层中。本文无意说明FS如何实现，因此只看一下如何注册。以nffs_fs.c为例：

//使用nffs_fs VFS实现层API初始化fs_file_system_t
static struct fs_file_system_t nffs_fs = {
	.open = nffs_open,
	.close = nffs_close,
	.read = nffs_read,
	.write = nffs_write,
	.lseek = nffs_seek,
	.tell = nffs_tell,
	.truncate = nffs_truncate,
	.sync = nffs_sync,
	.opendir = nffs_opendir,
	.readdir = nffs_readdir,
	.closedir = nffs_closedir,
	.mount = nffs_mount,
	.unlink = nffs_unlink,
	.rename = nffs_rename,
	.mkdir = nffs_mkdir,
	.stat = nffs_stat,
	.statvfs = nffs_statvfs,
};

//在nffs_init初始化时将nffs_fs的fs_file_system_t注册到VFS接口层内
static int nffs_init(struct device *dev)
{
	ARG_UNUSED(dev);

	k_mutex_init(&nffs_lock);

	return fs_register(FS_NFFS, &nffs_fs);
}

//nffs_init该函数被注册为系统函数，无需再app中使用，在系统初始化时被调用
SYS_INIT(nffs_init, APPLICATION, CONFIG_KERNEL_INIT_PRIORITY_DEFAULT);

VFS如何使用Flash驱动链接到标题

目前zephyr实现了fatfs和nffs，代码放在ext/fs下，本文无意说明FS如何实现，这里以文件的write为例说明如何call到驱动层

nffs 链接到标题

nffs_write->nffs_write_to_file->nffs_write_chunk->nffs_write_over_block->nffs_flash_write->nffs_os_flash_write->flash_write nffs实现时通过调用nffs VFS实现层的函数nffs_os_flash_write来访问flash驱动。这里看一下这里flash驱动如何知道要操作哪一个device呢：在vfs实现层的nffs_mount时会将mount的device保存在vfs实现层内

flash_dev = (struct device *)mountp->storage_dev;

在flash_write的时候就是使用的这个device

int nffs_os_flash_write(uint8_t id, uint32_t address, const void *src,
		uint32_t num_bytes)
{
	int rc;

	rc = flash_write_protection_set(flash_dev, false);
	if (rc) {
		return rc;
	}

	rc = flash_write(flash_dev, address, src, num_bytes);

	/* Ignore errors here - this does not affect write operation */
	(void) flash_write_protection_set(flash_dev, true);

	return rc;
}

因此对于nffs来说，fs使用的device就是mount的时候指定的storage_dev

fatfs 链接到标题

fatfs_write->f_write->disk_write->disk_access_write->disk->ops->write(disk_flash_access_write)->update_flash_block->flash_write fatfs通过disk_access对flash进行访问，disk_access要访问flash，最终是通过disk_flash_access_write，具体访问哪个device，不是由mount时指定的storage_dev，而是disk_flash_access_init时自己指定的

static int disk_flash_access_init(struct disk_info *disk)
{
	if (flash_dev) {
		return 0;
	}
    //使用CONFIG_DISK_FLASH_DEV_NAME做为device
	flash_dev = device_get_binding(CONFIG_DISK_FLASH_DEV_NAME);
	if (!flash_dev) {
		return -ENODEV;
	}

	return 0;
}

然后通过这个device进行写

static int update_flash_block(off_t start_addr, u32_t size, const void *buff)
{
	off_t fl_addr;
	u8_t *src = (u8_t *)buff;
	u32_t num_write;

	/* if size is a partial block, perform read-copy with user data */
	if (size < CONFIG_DISK_ERASE_BLOCK_SIZE) {
		int rc;

		rc = read_copy_flash_block(start_addr, size, buff, fs_buff);
		if (rc != 0) {
			return -EIO;
		}

		/* now use the local buffer as the source */
		src = (u8_t *)fs_buff;
	}

	/* always align starting address for flash write operation */
	fl_addr = ROUND_DOWN(start_addr, CONFIG_DISK_FLASH_ERASE_ALIGNMENT);

	/* disable write-protection first before erase */
	flash_write_protection_set(flash_dev, false);
	if (flash_erase(flash_dev, fl_addr, CONFIG_DISK_ERASE_BLOCK_SIZE)
			!= 0) {
		return -EIO;
	}

	/* write data to flash */
	num_write = GET_NUM_BLOCK(CONFIG_DISK_ERASE_BLOCK_SIZE,
				  CONFIG_DISK_FLASH_MAX_RW_SIZE);

	for (u32_t i = 0; i < num_write; i++) {
		/* flash_write reenabled write-protection so disable it again */
		flash_write_protection_set(flash_dev, false);

		if (flash_write(flash_dev, fl_addr, src,
				CONFIG_DISK_FLASH_MAX_RW_SIZE) != 0) {
			return -EIO;
		}

		fl_addr += CONFIG_DISK_FLASH_MAX_RW_SIZE;
		src += CONFIG_DISK_FLASH_MAX_RW_SIZE;
	}

	return 0;
}
