Zephyr的Coredump机制

本文简要介绍Zephyr的Coredump机制和使用方法。

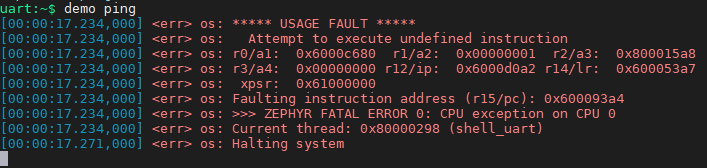

作为一个多线程的操作系统Zephyr在Crash的时候你会看到Zephyr会提示如下的一些fault信息从上面的信息你可以知道出问题的thread是shell_uart，出问题的地址是0x600093a4, 通过反编译可以找到在代码里面对应到哪一行导致了Crash。但是这足够了吗？同一个thread可能会有几个路径走到这一行代码，或者想更进一步知道是不是其它的变量操作导致了这一行代码出错。在Linux下有Coredump机制，在Process crash后会产生core file，使用gdb分析core file可以很轻松的知道crash调用backtrace，也很容易查看相关变量。但在Zephyr这种非多进程操作系统下就无计可施吗？当然不是! 大佬dcpleung在上个月为Zephyr添加了CoreDump机制，这里我们来看如何使用Zephyr的Coredump机制。

功能简介链接到标题

Zephyr的Coredump机制是在上个月由https://github.com/zephyrproject-rtos/zephyr/pull/27589引入，目前只是一个很基础的版本，提供了以下功能：

支持x86,x86_64,cortex-m架构的coredump
只支持dump单线程堆栈：可以通过gdb查看crash线程的堆栈信息
支持dump data,bss,noinit 段：可以通过gdb查看全局变量

使用链接到标题

1.配置链接到标题

使用Coredump需要进行配置, 必选项如下

CONFIG_LOG=y
CONFIG_LOG_MINIMAL=y
CONFIG_DEBUG_COREDUMP=y
CONFIG_DEBUG_COREDUMP_BACKEND_LOGGING=y

注意一定要配置CONFIG_LOG_MINIMAL，这让fault的时候将数据字节送到printk，不启用该项会导致Coredump log错乱。可选项为

CONFIG_DEBUG_COREDUMP_MEMORY_DUMP_MIN=y

当配置了该选项后将不会dump data,bss,noinit段内存

2.产生corefile 链接到标题

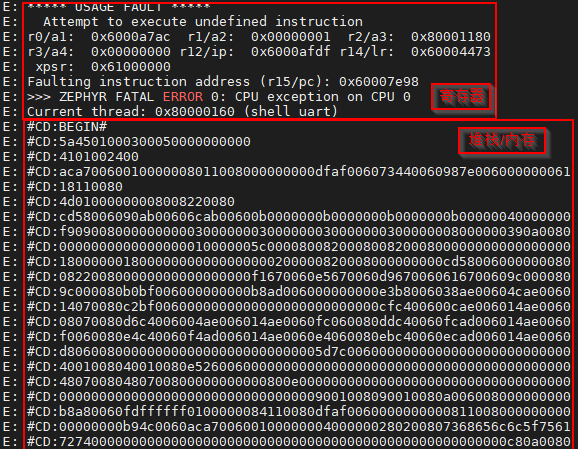

按照上面配置后重新编译，运行程序，当触发crash时，会将寄存器的地址和内存通过送到log backend，最常用的就是我们的串口，如下图：将串口中所有log全部保存为一个文件，例如叫coredump.log，使用zephyr的script将coredump.log转换为coredump.bin文件

/mnt/e/westz/zephyrmaster/zephyr/scripts/coredump/coredump_serial_log_parser.py coredump.log coredump.bin

转换完后会提示

Input file coredump.log
Output file coredump.bin
Bytes written 8776

3.调试链接到标题

由于这并不是标准的corefile文件，所以zephyr提供了一个py脚本读取该coredump.bin文件，并在py脚本中建立一个gdbserver

/mnt/e/westz/zephyrmaster/zephyr/scripts/coredump/coredump_gdbserver.py build/zephyr/zephyr.elf coredump.bin

此时，使用gdb对zephyr.elf进行调试

 /mnt/e/westz/zephyr-sdk-0.11.3/arm-zephyr-eabi/bin/arm-zephyr-eabi-gdb-no-py build/zephyr/zephyr.elf

执行下面命令链接gdbserver

target remote 127.0.0.1:1234

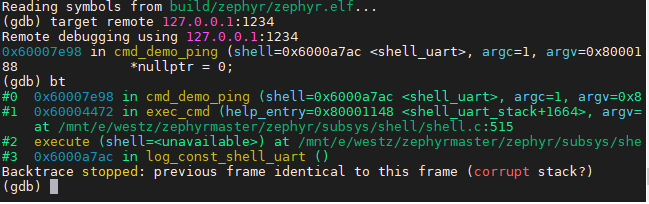

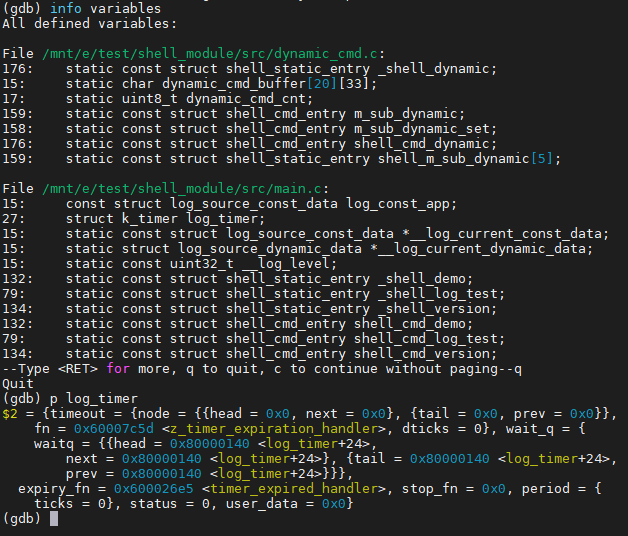

连接后按照正常的gdb操作，执行bt就可以看到crash的位置和backtrace了例如上图可以看到是操作*nullptr = 0引起的crash，那么我们可以再看下nullptr是什么值这里看到nullptr是0地址，在rt1052上对该地址进行写操作是非法的，因此会crash。由于我们没有配置CONFIG_DEBUG_COREDUMP_MEMORY_DUMP_MIN，因此也可以通过gdb查看全局变量

原理简介链接到标题

Zephyr和Linux不太一样，大多数时候可能没有FS，因此不太可能直接生成corefile, 因此将寄存器信息和内存数据输出到log终端，然后再转化为特定的coredump进行分析。在Zephyr crash发生时会触发z_irq_spurious，以cortex为例： z_irq_spurious->z_arm_fatal_error

void z_arm_fatal_error(unsigned int reason, const z_arch_esf_t *esf)
{

	if (esf != NULL) {
		esf_dump(esf);      //这里dump出寄存器信息
	}
	z_fatal_error(reason, esf);
}

void z_fatal_error(unsigned int reason, const z_arch_esf_t *esf)
{
    ···
    LOG_ERR(">>> ZEPHYR FATAL ERROR %d: %s on CPU %d", reason,
		reason_to_str(reason), get_cpu());

    LOG_ERR("Current thread: %p (%s)", thread,
		log_strdup(thread_name_get(thread)));

    //coredump 生成
    z_coredump(reason, esf, thread);
    ···
}

void z_coredump(unsigned int reason, const z_arch_esf_t *esf,
		struct k_thread *thread)
{
	error = 0;
    //开始coredump，只是输出BEGIN到终端
	z_coredump_start();

    //写Header信息到终端
	dump_header(reason);

    //这里将寄存器信息写到终端
	if (esf != NULL) {
		arch_coredump_info_dump(esf);
	}

    //这里将线程的堆栈写到终端
	if (thread != NULL) {
		dump_thread(thread);
	}

    //这里将data,bss,noinit写到终端
	process_memory_region_list();

	if (error != 0)	{
		z_coredump_error();
	}

	z_coredump_end();
}

调试时通过脚本coredump_serial_log_parser.py将文本格式的Coredump.log转化为二进制格式的Coredump.bin。然后通过coredump_gdbserver.py读取分别coredump.bin，并在脚本中建立gdbserver，提供标准的gdb remote接口。之后就可以gdb进行coredump分析了，脚本具体不在分析，大家可以参考scripts/coredump/下的内容。目前Zephyr已经有了这个Coredump框架，未来加入多线程堆栈dump和heap dump可以期待，基本可以达到Linux上coredump的水平。从这种形式上来看Zephyr被叫做是一个小型嵌入式设备的Linux，不仅仅在代码架构上，也体现在调试工具上。最后需要注意的是Zephyr的Coredump和Linux下的Coredump文件结构并不一样，因此是无法直接使用gdb进行调试的，关于文件结构可以参考文末链接。这里也附上我调试用coredump文件，方便大家尝鲜Coredump.7z。

参考链接到标题

https://docs.zephyrproject.org/latest/guides/debugging/coredump.html
