Zephyr网络传输Offloading--net offloading
本文分析说明Zephyr网络层offload的使用和运行调用机制。
在Zephyr网络传输Offloading–概览一文中提到了Zephyr网络传输offloading支持socket offloading API, 本文就如何将第三方TCP/IP协议栈以offloading的方式添加到zephyr中和Zephyr的调用机制进行说明。
使用 链接到标题
net offload的实现被放到drv中，然后在编译期进行初始化函数注册，静态的保留在net iface的init section中，运行时进行初始化注册iface API后，应用层使用时就可以调用到drv中实现的net offload.
1.配置 链接到标题
配置CONFIG_NET_OFFLOAD=y，编译时会启用网络层offload
2.实现net offload API 链接到标题
按照net_offload.h中struct struct net_offload的定义使用第三方TCP/IP API实现zephyr的net_offload抽象
struct net_offload {
/**
* This function is called when the socket is to be opened.
*/
int (*get)(sa_family_t family,
enum net_sock_type type,
enum net_ip_protocol ip_proto,
struct net_context **context);
/**
* This function is called when user wants to bind to local IP address.
*/
int (*bind)(struct net_context *context,
const struct sockaddr *addr,
socklen_t addrlen);
/**
* This function is called when user wants to mark the socket
* to be a listening one.
*/
int (*listen)(struct net_context *context, int backlog);
/**
* This function is called when user wants to create a connection
* to a peer host.
*/
int (*connect)(struct net_context *context,
const struct sockaddr *addr,
socklen_t addrlen,
net_context_connect_cb_t cb,
int32_t timeout,
void *user_data);
/**
* This function is called when user wants to accept a connection
* being established.
*/
int (*accept)(struct net_context *context,
net_tcp_accept_cb_t cb,
int32_t timeout,
void *user_data);
/**
* This function is called when user wants to send data to peer host.
*/
int (*send)(struct net_pkt *pkt,
net_context_send_cb_t cb,
int32_t timeout,
void *user_data);
/**
* This function is called when user wants to send data to peer host.
*/
int (*sendto)(struct net_pkt *pkt,
const struct sockaddr *dst_addr,
socklen_t addrlen,
net_context_send_cb_t cb,
int32_t timeout,
void *user_data);
/**
* This function is called when user wants to receive data from peer
* host.
*/
int (*recv)(struct net_context *context,
net_context_recv_cb_t cb,
int32_t timeout,
void *user_data);
/**
* This function is called when user wants to close the socket.
*/
int (*put)(struct net_context *context);
};
//vender开头的网络层函数，需要使用第三方TCP/IP来实现
static struct net_offload vender_offload = {
.get = vender_get,
.bind = vender_bind,
.listen = vender_listen,
.connect = vender_connect,
.accept = vender_accept,
.send = vender_send,
.sendto = vender_sendto,
.recv = vender_recv,
.put = vender_put,
};
3.实现net offload 初始化函数 链接到标题
net offload初始化函数完成将vender_offload注册到iface内
int vender_offload_init(struct net_if *iface)
{
//将实现的net offload 函数注册到iface内
iface->if_dev->offload = &vender_offload;
return 0;
}
4.注册设备 链接到标题
使用宏NET_DEVICE_OFFLOAD_INIT进行offload设备注册
struct net_if_api {
void (*init)(struct net_if *iface);
};
static const struct net_if_api vender_iface_api = {
.init = vender_iface_init
}
NET_DEVICE_OFFLOAD_INIT(vender_net, CONFIG_NET_VENDER_NAME,
vender_init, device_pm_control_nop, &vender_driver_data, NULL,
CONFIG_NET_VENDER_INIT_PRIORITY, &vender_iface_api,
VENDER_MTU);
之后上层调用net_offload.h中的net_offload_ API就对应的调用到了vender_offload内的vender_ API
实现 链接到标题
本小节分析net_offload_ API是如何调用到对应的vender_ API
编译时注册 链接到标题
Z_DEVICE_DEFINE注册了vender_init的初始化函数是驱动级的，我们不展开分析，只分析net offload一路。 NET_DEVICE_OFFLOAD_INIT->Z_NET_DEVICE_OFFLOAD_INIT被展开为两个宏Z_DEVICE_DEFINE,NET_IF_OFFLOAD_INIT,Z_DEVICE_DEFINE注册了vender_init的初始化函数是驱动级的，我们不展开分析，只分析net offload一路。
#define Z_NET_DEVICE_OFFLOAD_INIT(node_id, dev_name, drv_name, init_fn, \
pm_control_fn, data, cfg, prio, \
api, mtu) \
Z_DEVICE_DEFINE(node_id, dev_name, drv_name, init_fn, \
pm_control_fn, data, cfg, POST_KERNEL, prio, api);\
NET_IF_OFFLOAD_INIT(dev_name, 0, mtu)
#define NET_IF_OFFLOAD_INIT(dev_name, sfx, _mtu) \
static Z_STRUCT_SECTION_ITERABLE(net_if_dev, \
NET_IF_DEV_GET_NAME(dev_name, sfx)) = { \
.dev = &(DEVICE_NAME_GET(dev_name)), \
.mtu = _mtu, \
}; \
static Z_DECL_ALIGN(struct net_if) \
NET_IF_GET_NAME(dev_name, sfx)[NET_IF_MAX_CONFIGS] \
__used __in_section(_net_if, static, net_if) = { \
[0 ... (NET_IF_MAX_CONFIGS - 1)] = { \
.if_dev = &(NET_IF_DEV_GET_NAME(dev_name, sfx)), \
NET_IF_CONFIG_INIT \
} \
}
这里dev_name是CONFIG_NET_VENDER_NAME，假设我们配置为"vender", sfx为0，_mtu是VENDER_MTU，假设配置为2048，对NET_IF_OFFLOAD_INIT进行展开为
static struct net_if_dev __net_if_dev_vender_0 __attribute__((section(._net_if_dev.static.__net_if_dev_vender_0))={
.dev = &_device_vender,
.mtu = 2048,
};
static struct net_if __net_if_vender_0[NET_IF_MAX_CONFIGS] __attribute__((section(._net_if.static._net_if))= { \
[0 ... (NET_IF_MAX_CONFIGS - 1)] = {
.if_dev = &__net_if_dev_vender_0,
NET_IF_CONFIG_INIT
}
}
Z_DEVICE_DEFINE在zephyr驱动模型一文中DEVICE_DEFINE已经说明过，这里不做详细展开，只要知道这里展开的形式如下即可：
const struct device _device_vender = {
...
.api = &vender_iface_api,
...
}

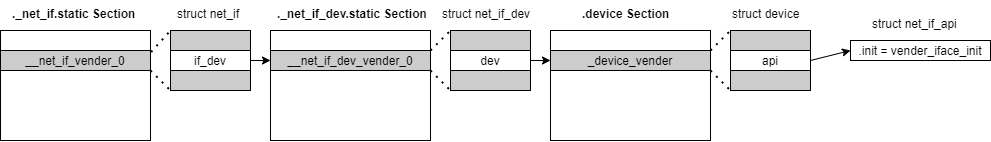

总结上面的放置和指向关系如下图：
运行时初始化 链接到标题
运行时初始化调用关系如下： Net_core.c (subsys\net\ip):net_init->init_rx_queues->Net_if.c (subsys\net\ip): net_if_init
void net_if_init(void)
{
int if_count = 0;
NET_DBG("");
net_tc_tx_init();
//变量_net_if section内的iface，并进行初始化，这里就会遍历到__net_if_vender_0
Z_STRUCT_SECTION_FOREACH(net_if, iface) {
init_iface(iface);
if_count++;
}
....
}
//从__net_if_vender_0找到__net_if_dev_vender_0，再找到_device_vender
static inline const struct device *net_if_get_device(struct net_if *iface)
{
return iface->if_dev->dev;
}
static inline void init_iface(struct net_if *iface)
{
//_device_vender的api就是&vender_iface_api
const struct net_if_api *api = net_if_get_device(iface)->api;
if (!api || !api->init) {
NET_ERR("Iface %p driver API init NULL", iface);
return;
}
NET_DBG("On iface %p", iface);
//这里就是执行vender_iface_api内的vender_iface_init
//也就是iface->if_dev->offload = &vender_offload; 将__net_if_vender_0->__net_if_dev_vender_0->offload 指向到vender_offload
api->init(iface);
}
net offload函数的调用流程 链接到标题
前面提到过上层调用net_offload.h中的net_offload_ API就对应的调用到了vender_offload内的vender_ API，这里以net_offload_send为例来看
static inline int net_offload_send(struct net_if *iface,
struct net_pkt *pkt,
net_context_send_cb_t cb,
k_timeout_t timeout,
void *user_data)
{
NET_ASSERT(iface); //判断iface是否为空
NET_ASSERT(net_if_offload(iface)); //判断iface是否支持offload
NET_ASSERT(net_if_offload(iface)->send); //判断ifcace的offload是否支持send
//执行，这里其实调用的就是vender_offload内的vender_send
return net_if_offload(iface)->send(
pkt, cb,
timeout_to_int32(timeout),
user_data);
}
//如果有注册并初始化这里offload就是vender_offload
static inline struct net_offload *net_if_offload(struct net_if *iface)
{
#if defined(CONFIG_NET_OFFLOAD)
return iface->if_dev->offload;
#else
return NULL;
#endif
}
net offload与TCP/IP的对接 链接到标题
Zephyr的TCP/IP对上的接口都封装在net_context内，net_context_ API都有用net_offload_ API实现，在使用offload的情况下，net_offload的API会被编译到net_context内，以recv为例
int net_context_recv(struct net_context *context,
net_context_recv_cb_t cb,
k_timeout_t timeout,
void *user_data)
{
k_mutex_lock(&context->lock, K_FOREVER);
if (IS_ENABLED(CONFIG_NET_OFFLOAD) &&
net_if_is_ip_offloaded(net_context_get_iface(context))) {
ret = net_offload_recv(
net_context_get_iface(context),
context, cb, timeout, user_data);
//使用了offload就直接退出
goto unlock;
}
//这里省略是Zephyr原生的TCP/IP使用flow
....
unlock:
k_mutex_unlock(&context->lock);
}
虽然不同的API有一定的差异，但都是和net_offload_ API是对应的，详细可以在net_context.c中搜索CONFIG_NET_OFFLOAD，看每个API不同的实现。 另外需要说明的是，net offload是在TCP/IP级别，没有对ICMP进行offload，因此无法支持icmp，也就没有办法实现ping. 在icmpv4.c中也可以看到offload下会直接返回错误
int net_icmpv4_send_echo_request(struct net_if *iface,
struct in_addr *dst,
uint16_t identifier,
uint16_t sequence,
const void *data,
size_t data_size)
{
if (IS_ENABLED(CONFIG_NET_OFFLOAD) && net_if_is_ip_offloaded(iface)) {
return -ENOTSUP;
}
....
}
